喷涂JS时需注意事项:
(1)搅拌:由于JS中水泥容易沉淀,因此需要在使用之前进行充分的搅拌,使其混合均匀。施工中也需要不断的搅拌,防止沉淀。这样才能保证粉料充分的用完,保证JS施工的厚度。通常JS设计厚度是干膜1.5毫米厚。以前搅拌不利的情况下会导致严重浪费粉料。

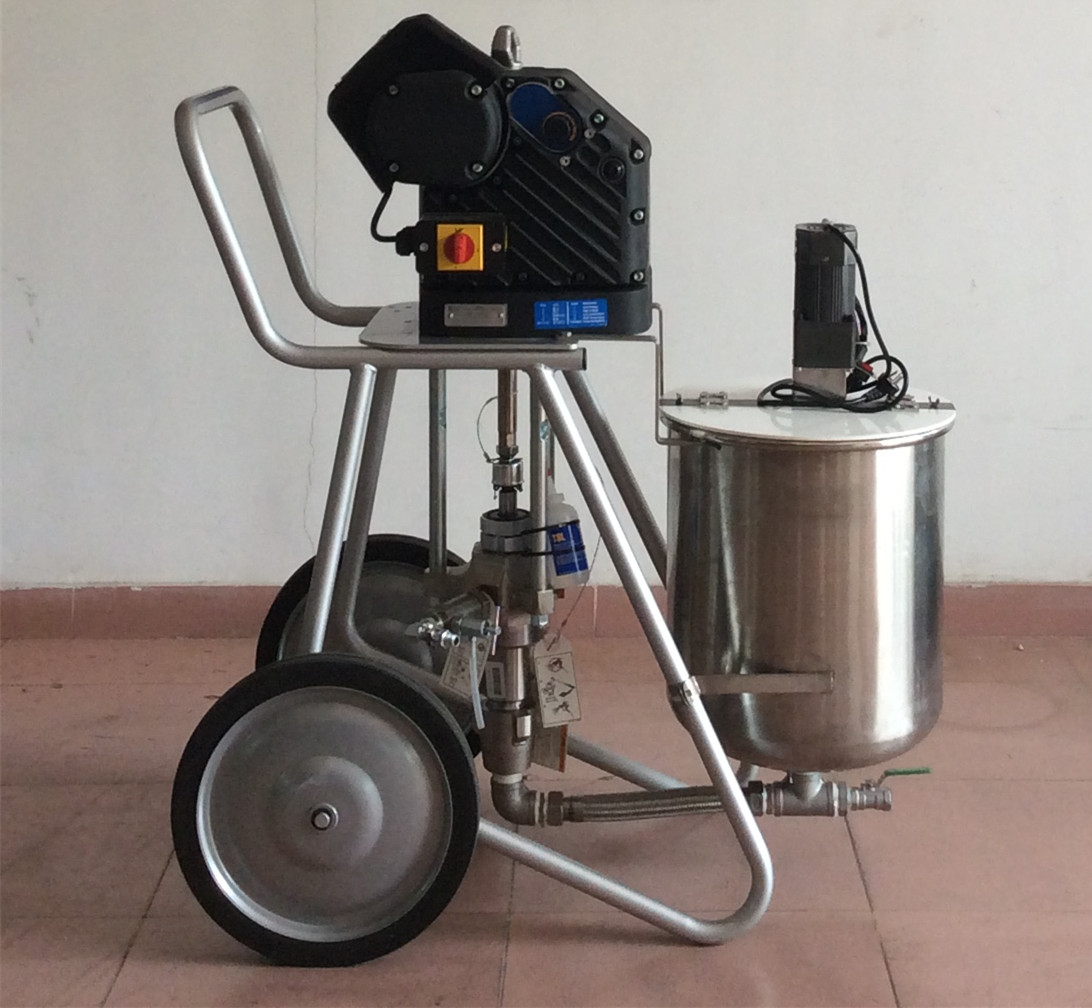

(2)过滤:以前JS中含有一定量的沙,主要是两个作用,一是防止JS在干燥过程中开裂,二是通过沙子的重量来降低成本。在测试过程中发现,由于设备的高压作用,涂层非常致密,消除了开裂的问题,另外沙子是研磨剂,会对设备尤其是喷嘴造成极大的磨损。因此需要进行过滤,40目的筛网就可以达到要求,只过滤干粉即可。料罐中的过滤是为了去除防水涂料中的杂质,防止堵塞设备,管道和喷枪。
(3)粘度:
•JS有国标I型和II型,而且各个品牌的材料粘度也不同,主要是水泥粉添加的量不同。而且采用丙烯酸乳液和EVA乳液也差异很大。
•JS加水的工艺目的是为了让水泥固化,而不是降低粘度,理论上加5-10%就可以达到工艺要求(平面加5%,立面加10%的水)。
•加水过多容易喷涂,这也是为何貌似有很多设备可以喷涂JS,但是差异在于:一。由于水的蒸发,延缓了JS的干燥时间,导致下遍喷涂或下道工序的延长;二。由于水的流动性很好,所以在喷涂立面时非常容易流挂。
•由于高压喷涂会产生热量,可以使涂料干燥更加快速,减少每遍的施工间隔,更加提升效率。
•由于乳液是水性的,因此JS是水基材料,除了冰点外和温度没有关系,因此不存在加热的问题,如果低于冰点,就需要停止施工,因为在建筑业中所有的和水相关的施工低于冰点都需要停工。
(4)平面和立面施工要注意的问题:
•在测试过程中我们测试了各种喷涂情况,虽然喷涂的压力和流量可以一遍达到1.5毫米的干膜厚度,但是由于厚度太厚导致水很难蒸发,因此JS的涂膜总是处于黏软的状态,影响下道工序的进行。
•另外就是立面非常容易流挂,一遍成型很难达到。
•手工滚涂一般要5-6遍才能达到厚度。
•经过反复测试,现在最好的工艺手法是立面三遍,平面两遍达到设计厚度最为理想,在正常20度左右的温度下,可以保证每遍之间15分钟达到施工条件,比原先节约了大约70%的等待时间。
•根据测试结果,上述方式的效率最高,效果最好
